今天我們來聊聊城市地下供水管網漏損檢測的關鍵技術——區域計量分區DMA。這個技術應用廣泛,核心在于查漏補缺。我們這次主要參考國際水協會(IWA)2024年更新的DMA管理指導文件,這個是領域內最新的專業共識文件。

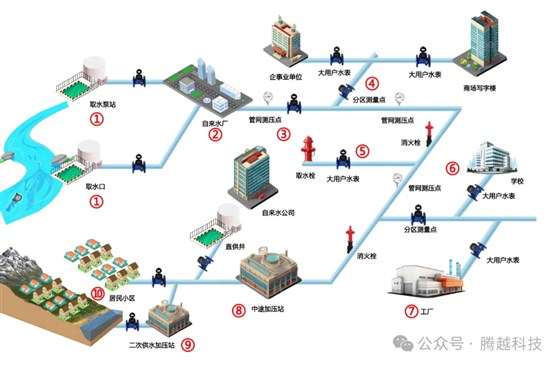

DMA 是什么? 最直觀的理解就是把龐大復雜的供水管網,通過閥門控制或管道改造,劃分成邊界清晰、能獨立計量進出水量的管理單元。這就像把一個大倉庫隔成多個小儲藏間,方便精確盤點每個區域的水量平衡。一旦發現某個區域進水量遠超出水量,就很可能存在嚴重漏損,便于集中力量排查修復。
而其中的關鍵指標就是:最小夜間流量(MNF)。它是DMA管理的核心分析數據之一。利用像是凌晨用水量最低的時段,理論上管網水流應很小才對。但如果流入某個DMA分區的水量依然很大,那多出的部分十有八九就是漏損。這樣持續監控MNF值的變化,就像給管網裝了聽診器,能及時發現新漏水點。
漏損類型:爆管漏損和背景漏損
爆管漏損(突發性漏損):爆管漏損容易理解,通常是比較大能看見的漏點,修復起來也更迅速。但其實更麻煩的是那些未發現的漏點,這些漏損位置隱藏的比較好,持續時間也很長,一個小漏點如果漏了幾個月都沒人發現,那它漏掉的總水量可能比一次很快被修好的大爆管還要多得多。而DMA系統配合流量監測,能有效縮短察覺的時間,夜間流量一升高可能就報警了。
背景漏損(細微漏損):遍布管網的大量極其微小的滲漏點(如接頭、閥門、微小裂縫)。單個漏量極小難以定位,但總和非常驚人,且難根治,并且它對供水壓力高度敏感。所以壓力管理是核心:現在普遍規律是供水壓力越高,漏損越嚴重(爆管和背景漏損都適用),大致遵循密率關系,簡單說L=CP的N1次方。這意味著壓力小幅升高,漏水量可能不是1比1關系。反過來講,降低壓力是控制漏損的殺手锏。 部分模型顯示,壓力降低一半,漏損量可減少29%到65%。更復雜模型還會考慮漏口大小隨壓力變化的情況。因此,DMA配合壓力管理是一套強有力的組合拳。
分區規劃有講究
DMA 劃分需要精心規劃,區域大小有講究:太大可能掩蓋小漏點,太小則成本高、管理復雜。一般建議服務用戶數不超過5000戶。邊界最好利用天然屏障(河流、鐵路),并通過零加力測試確保水密性(防止水從邊界滲漏),同時避免產生死水區影響水質。
同時DMA 高效運轉依賴現代技術:精確的流量計、壓力傳感器采集數據;強大的后臺系統處理數據(地理信息系統GIS、水力模型軟件);自動遠程抄表系統(AMR/AMI)實現數據自動回傳。在非24小時連續供水的地區分析會更復雜,但DMA本身也可作為改善工具,助力最終實現連續供水。
所以總結下來:DMA 通過科學劃分區域、重點監控夜間流量(MNF),系統地管理管網漏損。關鍵在于理解不同類型漏損(爆管與背景漏損的區別)并善于利用壓力管理這一強力工具,這看似簡單的自來水供應,背后蘊含著精細的管理和持續的技術投入。
未來的技術能否超越DMA 這種區域性偵查方式?例如,將微小傳感器直接放入管道內部,實現對每個微小滲漏點的點對點實時監控?這將帶來怎樣的革命性變化?值得深思。更精細、更實時的監測無疑是水務技術未來發展的重要方向。
